SF系列扇形闸门

扇形闸门广泛应用于建材、冶金、矿山、化工、电力等行业，是各类落料系统的控制装置。
结构特点
结构简单，由优质钢板焊接而成，具有开启灵活、无卡阻等特点。配有传动定位装置，可随时根据工况需要确定闸门的并启角度，调节物料流量。特别适用于无粘度的固体粉料及小于Φ30mm颗粒料、晶体料的下料输送。
性能参数

适用介质	适用温度	介质流速
晶体料、颗粒物料、粉状物料	≤300℃	≤28/s

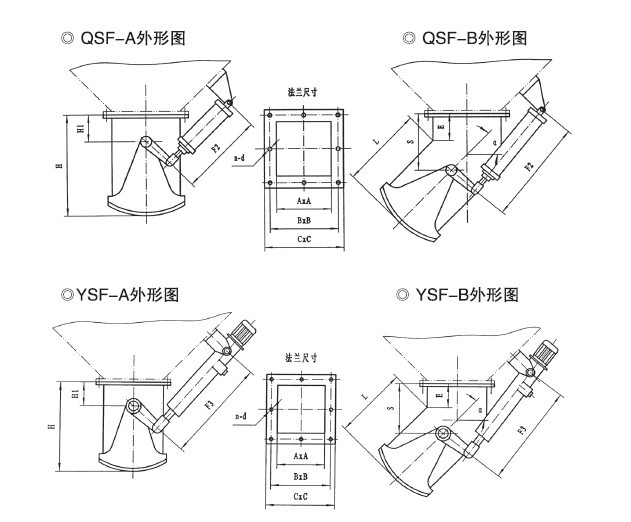

SF系列外形连接尺寸

A×A	400×400		500×500		600×600		700×700		800×800		900×900		1000×1000
B×B	455×455		555×555		655×655		755×755		855×855		955×955		1070×1070
C×C	500×500		600×600		700×700		800×800		900×900		1000×1000		1130×1130
H	480		560		620		720		800		880		960
H1	90		100		120		120		150		150		150
E	80		100		100		100		120		120		120
n-d	16-Φ12		20-Φ14		20-Φ14		20-Φ14		20-Φ14		20-Φ14		28-Φ18
F1	675		785		885		985		1120		1220		1320
F2	605		715		815		915		1020		1120		1220
F3	450		450		580		580		700		700		1225
a	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°
L	450	430	550	530	620	600	690	670	750	730	810	790	870	850
S	246	187	307	234	349	261	391	288	451	334	493	334	536	408
电动推杆	DTⅠA300-M P：0.37KW						DTⅠA500-M P：0.75KW				DTⅠA700-M P：0.75KW
气动推杆	10A-5CBB80B						10A-5CBB100B				10A-5CBB125B
电液推杆	DYT300 P:0.37KW						DYT500 P: 0.55KW				DYT750 P: 0.75KW

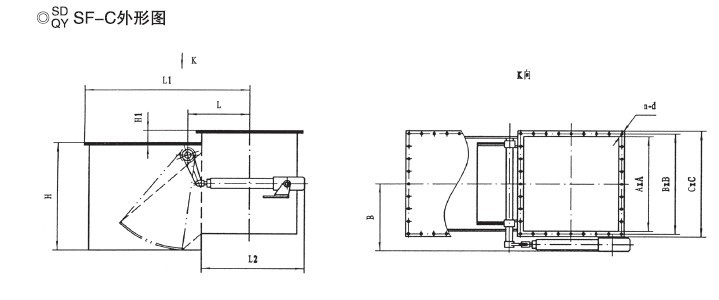

SF-C外形连接尺寸

A×A	400×400		500×500		600×600		700×700		800×800		900×900		1000×1000
B×B	455×455		555×555		655×655		755×755		855×855		955×955		1070×1070
C×C	500×500		600×600		700×700		800×800		900×900		1000×1000		1130×1130
H	480		560		620		720		800		880		960
H1	90		100		120		120		150		150		150
E	80		100		100		100		120		120		120
n-d	16-Φ12		20-Φ14		20-Φ14		20-Φ14		20-Φ14		20-Φ14		28-Φ18
F1	675		785		885		985		1120		1220		1320
F2	605		715		815		915		1020		1120		1220
F3	450		450		580		580		700		700		1225
a	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°
L	450	430	550	530	620	600	690	670	750	730	810	790	870	850
S	246	187	307	234	349	261	391	288	451	334	493	334	536	408
电动推杆	DTⅠA300-M P：0.37KW						DTⅠA500-M P：0.75KW				DTⅠA700-M P：0.75KW
气动推杆	10A-5CBB80B						10A-5CBB100B				10A-5CBB125B
电液推杆	DYT300 P:0.37KW						DYT500 P: 0.55KW				DYT750 P: 0.75KW

工作原理
扇形闸门由本体、扇形闸板、轴、密封、执行机构等部件构成。手动或执行机构推动摇杆使扇形闸板沿轴心旋转开启，物料随即下落。待接料装置满载后再推动摇杆使扇形闸板复位，关闭截断下落的物料。
使用说明
•安装时请注意闸门本体上标明介质流向，两法兰连接时必需加密封垫片，然后均匀锁紧螺栓。
•运行时请辨清扇形闸板开关方向。执行机构请正确接线。
•若长期存放应使设备处于若闭状态，各传动部位加润滑油，不允许露天存放或堆置。
订货须知
•选用订货时，请参照产品样本注明产品规格、型号及技术参数（使用温度、设备工况、介质性质等）。
•样本所示产品图例及表格中所列传动装置号为我公司普通基本配置，不带任何相关配件．您若有特殊要求（防爆、户外），请在合同中注明。
•表格中未列规格、用于特殊介质或其它特殊要求，请与我公司经销部、技术部联系，可为您另行设计、制造。
