PB-Ⅰ系列平板闸门

本系列平板闸门是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的理想设备。
结构特点
该产品具有结构简单，操作自如，密封性能优良，局部阻力损失小，切断快，维护保养方便，不易变形等特点。
性能参数

公称压力	介质流速	适用温度		适用介质
0.05MPa	≤25m/s	≤350℃	≤500℃	空气、粉尘气体、固体粉料、晶体料

工作原理：
平板闸门主要由执行机构、阀体、插板、密封装置、行程开关等部件组成。运行时输出指令
（电源或气源）给执行机构，由执行机构带动插板向外抽出，达到工况需要位置，撞动行程开关停
止，由行程开关反馈信号（开关信号）给控制室。反之则关闭插板阀（向内推进）。
传动装置参数：

规格	200～450	500～630	700～900	1000～140
电动推杆	DTⅠA63-M P:0.19KW	DTⅡA63-M P:0.25KW	DTⅡA250-M P:0.37KW	DTⅡA500-M P:0.75KW
气动推杆	10A-5TC50B	10A-5TC63B	10A-5TC80B	10A-5TC100B
电液推杆	DYT100 P:0.37KW		DYT300 P:0.37KW	DYT500 P:0.55KW

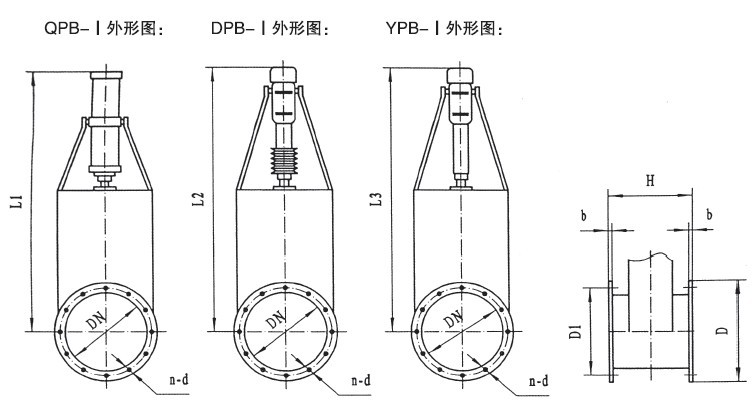

PB-Ⅰ系列外形连接尺寸：

DN	D	D1	b	H	n-d	L1	L2	L3
200	280	245	6	250	8-Φ10	960	1270	1320
250	350	305	6	250	12-Φ10	1170	1480	1530
300	400	355	6	250	12-Φ10	1320	1630	1680
350	450	405	6	250	12-Φ12	1470	1780	1830
400	500	455	6	250	16-Φ12	1620	1930	1980
450	550	505	8	250	16-Φ12	1770	2080	2130
500	600	555	8	250	20-Φ14	1930	2220	2280
560	660	615	8	250	20-Φ14	2110	2400	2460
600	700	655	8	350	20-Φ14	2230	2520	2580
630	730	685	8	350	20-Φ14	2320	2610	2670
700	800	755	8	350	20-Φ14	2550	2820	2880
750	850	805	10	350	20-Φ14	2700	2970	3030
800	900	855	10	350	24-Φ14	2850	3120	3180
850	950	905	10	350	24-Φ14	3000	3270	3330
900	1000	955	10	350	24-Φ14	3150	3420	3480
1000	1130	1070	10	450	28-Φ18	3540	3940	3880
1100	1230	1170	12	450	28-Φ18	3840	4240	4180
1200	1330	1270	12	450	28-Φ18	4140	4540	4480
1300	1430	1370	12	450	32-Φ18	4440	4840	4780
1400	1530	1470	12	450	36-Φ18	4740	5140	5080
