南通奥普机械工程有限公司 >> 产品中心 >> 阀门 >> FZAJW-0.5角式自动调节蝶阀

FZAJW-0.5角式自动调节蝶阀

角式自动调节蝶阀，普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。对管道中气体介质按不同控制信号调节流量大小和切断。
结构特点
角式自动调节蝶阀，采用优质碳素钢焊接。具有结构合理、耐磨损、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点。可水平安装或垂直安装。配用DKJ、ZKJ、伯纳德等电动执行器及有关配件，可实现手动、自动无干扰切换，微机程控、自动控制或中央集中控制，是实现自动化控制操作、调节流量的理想设备。
性能参数

公称压力	介质流速	泄漏率	适用温度		适用介质
0.05MPa	≤25m/s	≤1%	C	Mn	空气、烟气、粉尘气体等
			≤300℃	≤350℃

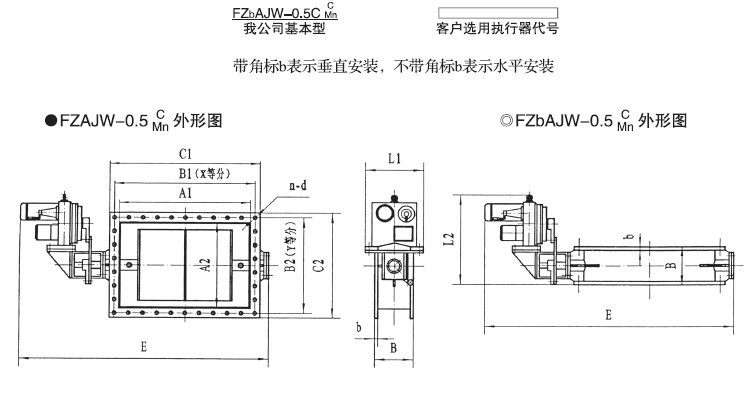

型号说明

FZAJW-0.5 C /Mn外形连接尺寸

A1×A2	B1×B2	C1×C2	B	b	n-d	X	Y	E	L1	L2	执行参数
200×200	245×245	280×280	180	8	8-Φ12	2	2	1030	445	550	DKJ-210 T:100N·m P:0.025KW
250×250	305×305	350×350	180	8	12-Φ12	3	3	1080	445	550
320×250	375×305	420×350	180	8	12-Φ12	3	3	1150	445	550
320×320	375×375	420×420	180	8	12-Φ12	3	3	1150	445	550
400×320	455×375	500×420	180	8	14-Φ14	4	3	1250	445	550
400×400	455×455	500×500	200	10	16-Φ14	4	4	1280	520	600	DKJ-310 T:250N·m P:0.065KW
500×320	555×375	600×420	200	10	16-Φ14	5	3	1380	520	600
500×400	555×455	600×500	200	10	18-Φ14	5	4	1380	520	600
500×500	555×555	600×600	200	10	20-Φ14	5	5	1380	520	600
630×320	685×375	730×420	200	10	18-Φ14	6	3	1530	520	600
630×400	685×455	730×500	200	10	20-Φ14	6	4	1530	520	600
630×500	685×555	730×600	200	10	22-Φ14	6	5	1530	520	600
630×630	685×685	730×730	220	10	22-Φ14	6	6	1670	620	600	DKJ-410 T:600N·m P:0.16KW
800×400	855×455	900×500	220	10	24-Φ14	7	4	1840	620	600
800×500	855×555	900×600	220	10	24-Φ14	7	5	1840	620	600
800×630	855×685	900×730	220	10	26-Φ14	7	6	1840	620	600
800×800	855×855	900×900	220	10	28-Φ14	7	7	1840	620	600
1000×400	1070×470	130×530	1220	12	22-Φ18	8	3	2040	620	600
1000×500	1070×570	130×630	1220	12	24-Φ18	8	4	2040	620	600
1000×630	1070×700	130×760	1220	12	26-Φ18	8	5	2040	620	600
1000×800	1070×870	130×930	1260	12	28-Φ18	8	6	2220	630	650	DKJ-510 T:1600N·m P:0.4KW
1000×1000	1070×1070	130×1130	1260	12	32-Φ18	8	8	2220	630	650
1250×400	1320×470	380×530	1260	12	26-Φ18	10	3	2470	630	650
1250×500	1320×570	380×630	1260	12	26-Φ18	10	4	2470	630	650
1250×630	1320×700	380×760	1260	12	30-Φ18	10	5	2470	630	650
1250×800	1320×870	380×930	1260	12	32-Φ18	10	6	2470	630	650
1250×1000	1320×1070	380×1130	1300	16	36-Φ22	10	8	2470	630	650
1600×630	1670×700	730×760	1300	16	36-Φ22	13	5	2840	630	650
1600×800	1670×870	730×930	1300	16	38-Φ22	13	6	2840	630	650
1600×1250	1670×1320	730×1380	1340	16	46-Φ22	13	10	2840	630	650	DKJ-610 T:2500N·m P:0.65KW
2000×800	2070×870	130×930	2340	16	42-Φ22	15	6	3330	630	650
2000×1000	2070×1070	130×1130	2340	16	46-Φ22	15	8	3330	630	650
