NE系列板链斗式提升机
●概述
NE系列板链式提升机是一种垂直提升设备，已被广泛用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料、粮食、化肥等。由于其高效节能，已成为替代HL及TH型等环链式提升机的理想设备。
NE型提升机为板链、重力式诱导卸料提升设备，设计原理先进，整机运行可靠。
企业标准 Q/SUP2005-NE。
●结构组成
NE板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
1、运行部件：由料斗和套筒滚子链条组成，NE15、NE30采取单排链，NE50~NE800采取双排链。
2、驱动装置：采取Y系列电动机，通过减速器(或直接用摆线针轮减速电机)和链传动组成。(可根据用户要求而定)。
驱动装置分左装和右装两种。分别与提升机左、右装对应。
左装：为人在减速器输出轴端，面对减速器，传动小链轮在右侧。
右装：为人在减速器输出轴端，面对减速器，传动小链轮在左侧。
注：提升机驱动平台由单面与三面两种平台制法，一般以三面平台制作，客户要求采用单面平台或维修架时，请合同上注明，差价另补。
3、上部装置：有上置、上部机売、头轴装配等部件，逆止器、卸料口装有防回料橡胶板。
4、中部机壳：带检视门中间节，标准中间节和非标节。
5、下部装置：安装有张紧装置，奥普公司对不同型号采用不同的拉紧结构。NE15～NE50采取弹簧张紧，NE100~NE800采取坠重箱张紧。
●动力配备

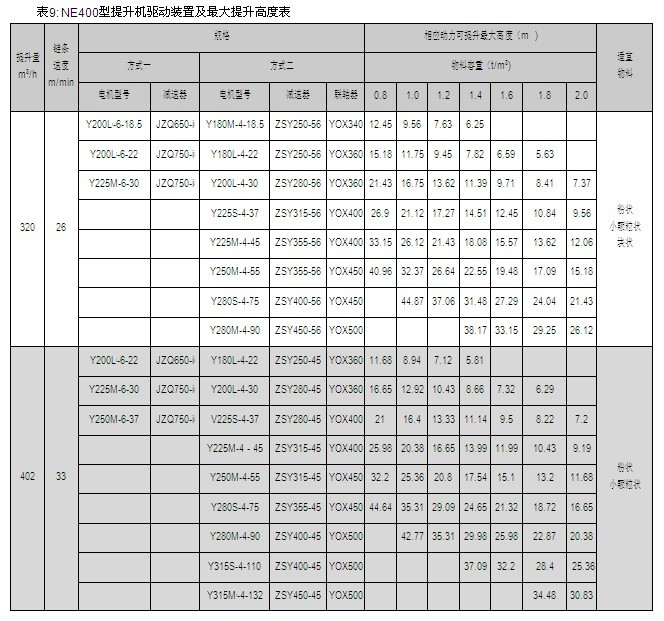

NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升机的提升量上限、提升高度上限及动力配备表见表2～9，选择NE500、NE600、NE800型提升机时，请与本公司技术部联系。
选择驱动装置时，根据减速机输入轴与电机的联接方式，有二种选择：

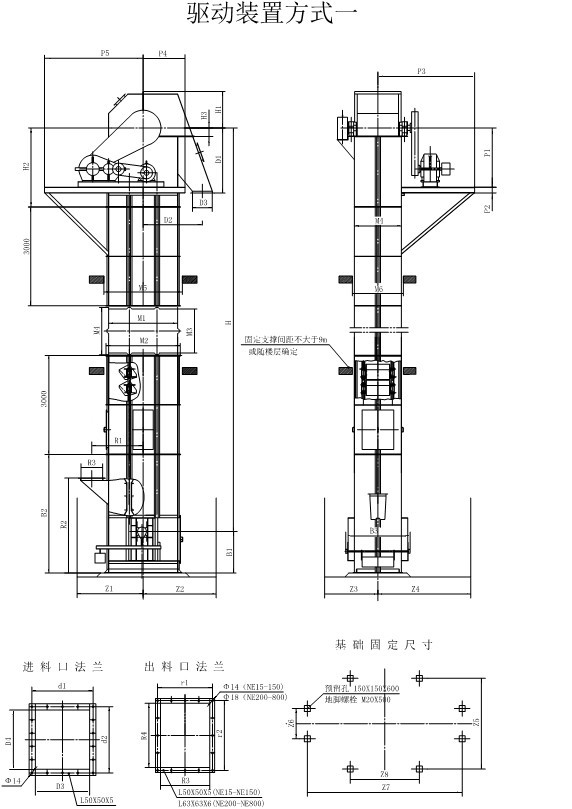

方式一：软齿面减速机输入轴与电机通过皮带连接，起到缓冲、过载保护作用，适用于45KW以下的提升机驱动。
方式二：硬齿面减速机输入轴与电机通过偶合器或联轴器直联，偶合器起到柔性起动、减震、过载保护作用，并可根据需求配上慢速辅助驱动。
